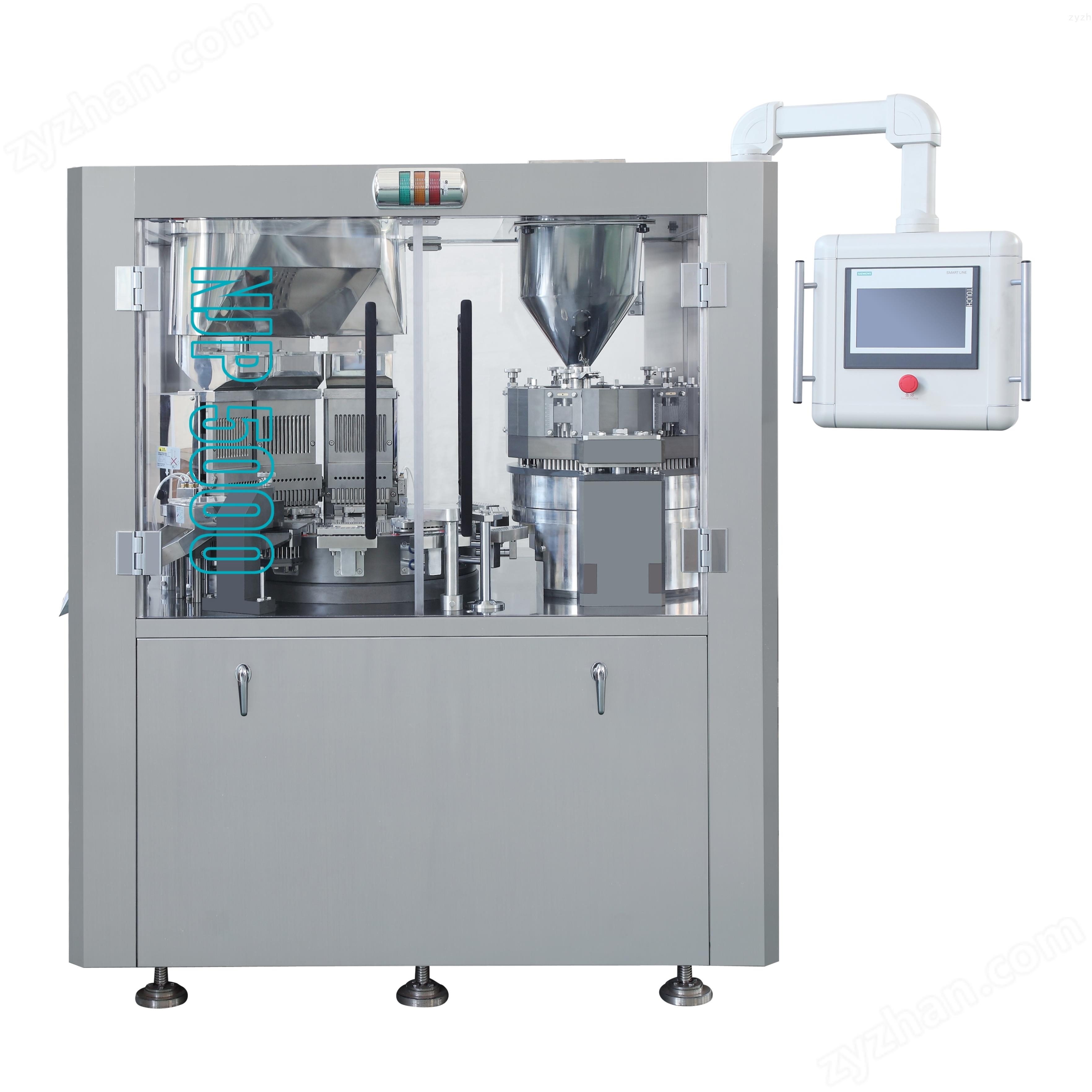

全自动胶囊充填机是制药行业生产胶囊制剂的核心设备，它通过智能化的机械设计，实现了从胶囊分离、药粉计量到封装扣合的全流程自动化。下面我来为你梳理它的结构组成和工作原理。
一、结构组成
1、空胶囊处理系统
•空胶囊下料装置：通过料斗和输送管路储存并逐个输送空胶囊。
•胶囊分送装置：每次推送6粒胶囊，胶帽朝上，配合真空分离系统将胶囊体和胶帽分开。
•真空分离系统：利用真空吸附原理实现囊体与帽盖的精准定位。
2、粉剂处理系统
•粉剂下料装置：包括粉斗、螺杆和输送管，负责搅拌和输送药粉。
•计量盘机构：根据胶囊大小自动匹配药粉，药粉需经过5次充填压实，形成药柱后推入胶囊。
•强迫下料装置：确保流动性差物料的精确计量。
3、封装与动力系统
•胶囊充填封合机构：将药柱推入胶囊体并扣合胶帽。
•主传动机构：由电机和齿轮组提供动力，支持变频调速。
•PLC电器控制系统：通过触摸面板监控参数，支持全自动和点动两种模式。
4、其他辅助系统
•自动润滑系统：有效降低设备磨损。
•静电消除装置：减少粉尘污染。
•清洁吸尘机构：从上下胶囊板的孔中清除粉末和破损的胶囊皮。
二、工作原理
全自动胶囊充填机的工作原理流程如下：
•空胶囊供给：从胶囊储存桶中取出杂乱的空心胶囊。
•排列：通过定向排列装置，所有胶囊在胶囊盖打开的状态下排列，并落入主工作板上的胶囊板孔中。
•校正方向：确保帽体方向一致。
•帽体分开：利用胶囊板上各孔的微小差异和抽真空力，胶囊体落入下胶囊板的孔中。
•药物填入：通过模板计量或插管计量将药物灌装到下囊板的囊体中。
•废品剔除：未分离的空胶囊从上胶囊板上移除，以便它们不与带电胶囊混合。
•成品排出：从上下胶囊板孔中排出封闭的胶囊。
•清洁：使用集尘系统从上下胶囊板的孔中清除粉末和破损的胶囊皮。
三、应用场景
全自动胶囊充填机主要适用于粉状、颗粒或小片物料的自动化装填，符合GMP规范要求。其模块化设计兼具精准性与经济实用性，维护需定期润滑凸轮滚轮并清理药粉接触部件。
